Depuratore per aeriformi centrifugo e media e alta pressione, commercializzato in 3 modelli atti a coprire le varie esigenze di aspirazione e lavaggio fumi.
Il successo ottenuto da questo depuratore è dovuto principalmente a:
robustezza atta a contrastare le elevate sollecitazioni dinamiche e centrifughe;
dimensioni ridotte grazie al particolare studio dei percorsi ottimali di miscelazione aria-acqua;
praticità e facilità per le pulizie e manutenzioni.
Dati tecnici:
Modello 18 e 23
DATI TECNICI |
Mod. 18 |
Mod. 23 |
Girante di aspirazione centrifuga in acciaio con bordo antiscintilla |
||
Potenza motore aspirazione |
kw 9 |
kw 11 |
Portata media aria aspirata (con installazione corretta) |
m3/h 16.000 |
m3/h 19.000 |
Potenza pompa |
kw 0,75 |
kw 0,75 |
Livello pressione sonora |
dB/A 75 |
dB/A 78 |
Liquido abbattimento acqua |
||
Capacità vasca di ricircolo |
m3 0,8 |
m3 0,8 |
Misure d’ingombro |
mm 1900 x 1250 x 4000 |
|
Peso a vuoto |
kg. 1100 |
kg. 1180 |
Capacità media di abbattimento particelle solide |
92% |
92% |

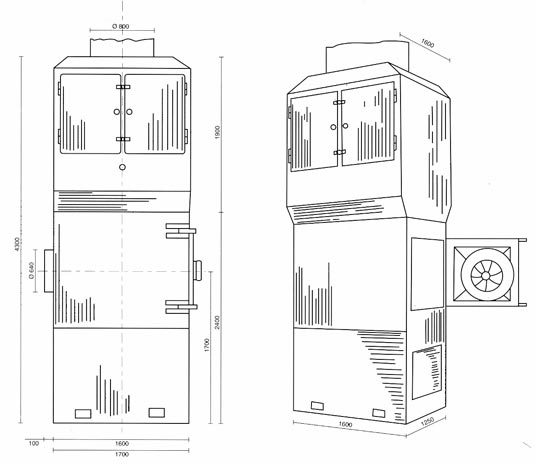

Modello 30
DATI TECNICI |
Mod. 30 |
Girante di aspirazione centrifuga in acciaio con bordo antiscintilla |
|
Potenza motore aspirazione |
kw 18,5 |
Portata media aria aspirata (con installazione corretta) |
m3/h 25.000 |
Potenza pompa |
kw 0,75 |
Livello pressione sonora |
dB/A 78 |
Liquido abbattimento acqua |
|
Capacità vasca di ricircolo |
m3 1,2 |
Misure d’ingombro |
mm 2100 x 1600 x 4300 |
Peso a vuoto |
kg. 1650 |
Capacità media di abbattimento particelle solide |
92% |
Principi di processo e funzionamento:
Il nostro depuratore fumi è una torre composta da tre zone di lavoro:
1ª zona: vasca di ricircolo liquido neutralizzante azionato da una pompa
2ª zona: aspirazione aria e liquido nebulizzato attraverso la girante centrifuga di aspirazione con flusso orizzontale
3ª zona: camera di separazione gocce
All’ingresso del depuratore i fumi, dopo essere stati spraytati, accedono attraverso la girante nella prima camera di abbattimento dove vengono lavati. A questo punto l’aria carica di umidità viene avviata al separatore di gocce ed alla tubazione di scarico posta sopra il depuratore.
Costruzione dell’apparecchio:
Il corpo del depuratore è eseguito in acciaio inox AISI 304 dello spessore di 30/10.
Le camere di abbattimento sono dotate di opportuni portelli d’ispezione e manutenzione.
Le zone di contatto e separazione gocce sono costruite in acciaio inox a labirinto e sono estraibili per le pulizie.
L’entrata acqua avviene mediante ugelli nebulizzatori posti lungo la condotta di aspirazione e nella camera di abbattimento.
La vasca per il ricircolo del liquido è dotata di una pompa a girante aperta con pescaggio a battente.
